Een schuifpoort lijkt eenvoudig: een poort die opzij schuift. Maar achter die beweging zit een samenspel van onderdelen die elk een eigen taak hebben. Weet je welke onderdelen er zijn en wat ze doen, dan kies je makkelijker een goede poort, herken je slijtage op tijd en weet je welk onderdeel je nodig hebt bij een reparatie. In dit artikel lopen we de belangrijkste onderdelen van een schuifpoort langs.
Twee soorten schuifpoorten
Voordat we de onderdelen bespreken, is het goed om te weten dat er twee hoofdtypes zijn. Een railgeleide schuifpoort loopt met wielen over een rail in de grond. Een vrijdragende schuifpoort zweeft boven de grond en rust op rolwagens naast de opening, met een contragewicht aan de achterkant. De onderdelen verschillen per type.
Onderdelen van een railgeleide schuifpoort
Looprail
De rail wordt in of op de grond gemonteerd en vormt het spoor waarover de poort rijdt. Er zijn rails om in te betonneren en rails om op een bestaande verharding te schroeven. Belangrijk is dat de rail recht en waterpas ligt.
Wielen
Onder de poort zitten twee of meer wielen met een groef die over de rail loopt. De wielen dragen het volle gewicht van de poort. Kies wielen die passen bij het profiel van de rail en het gewicht van de poort. Versleten wielen herken je aan een stroeve of schokkerige beweging.

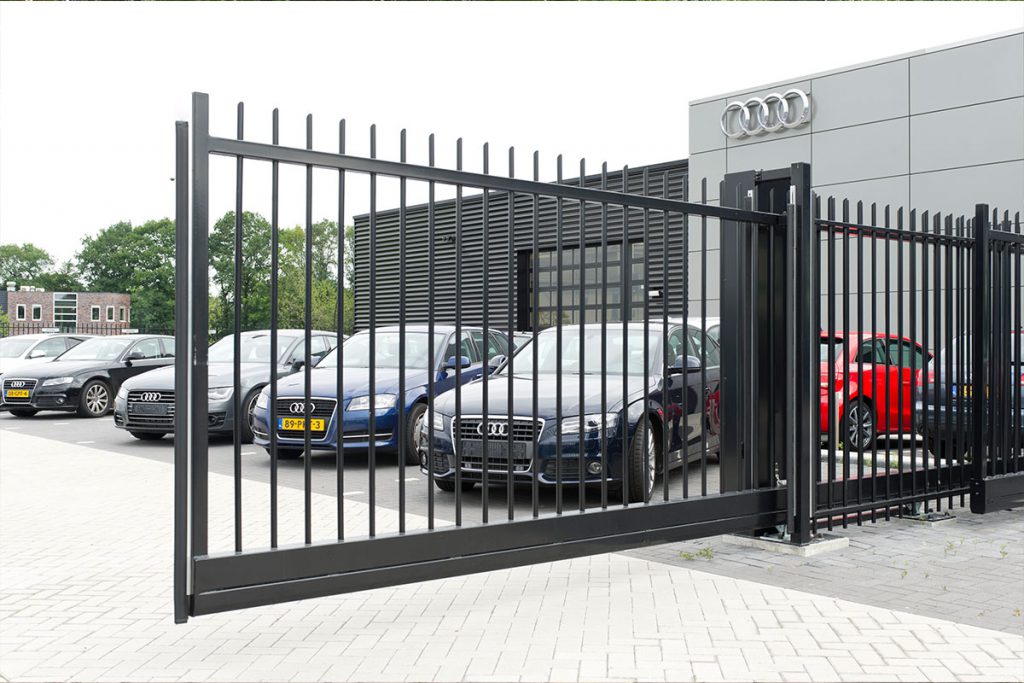

Onderdelen van een vrijdragende schuifpoort
Rolwagens
Een vrijdragende poort rust op twee rolwagens, ook wel rolblokken genoemd, die naast de opening op een betonnen fundering staan. Het onderste profiel van de poort loopt door de rolwagens heen. De rolwagens dragen het gewicht en houden de poort recht.
Contragewicht
Het deel van de poort dat achter de opening blijft, is het contragewicht. Het zorgt ervoor dat de poort in balans blijft als hij over de opening hangt. Daardoor heb je naast de opening extra ruimte nodig.
Eindrol of oploopwiel
Aan het voorste uiteinde van een vrijdragende poort zit vaak een eindrol. Als de poort sluit, loopt deze rol op een steun, zodat de poort aan de voorkant ondersteund wordt en niet doorzakt.
Onderdelen die bij beide types horen
Geleiders bovenaan
Bovenaan de poort zorgen geleiderollen of een geleidepaal ervoor dat de poort recht blijft staan en niet kan omvallen. Ze vangen ook de kracht van de wind op.
Opvangbok
De opvangbok staat aan de sluitkant en vangt de poort op als hij dicht is. Vaak zit hier ook het slot. Een goede opvangbok voorkomt dat de poort heen en weer kan bewegen.
Eindstoppen
Eindstoppen zorgen ervoor dat de poort niet verder kan schuiven dan de bedoeling is, zowel in open als in gesloten stand.
Onderdelen van een elektrische schuifpoort
Motor

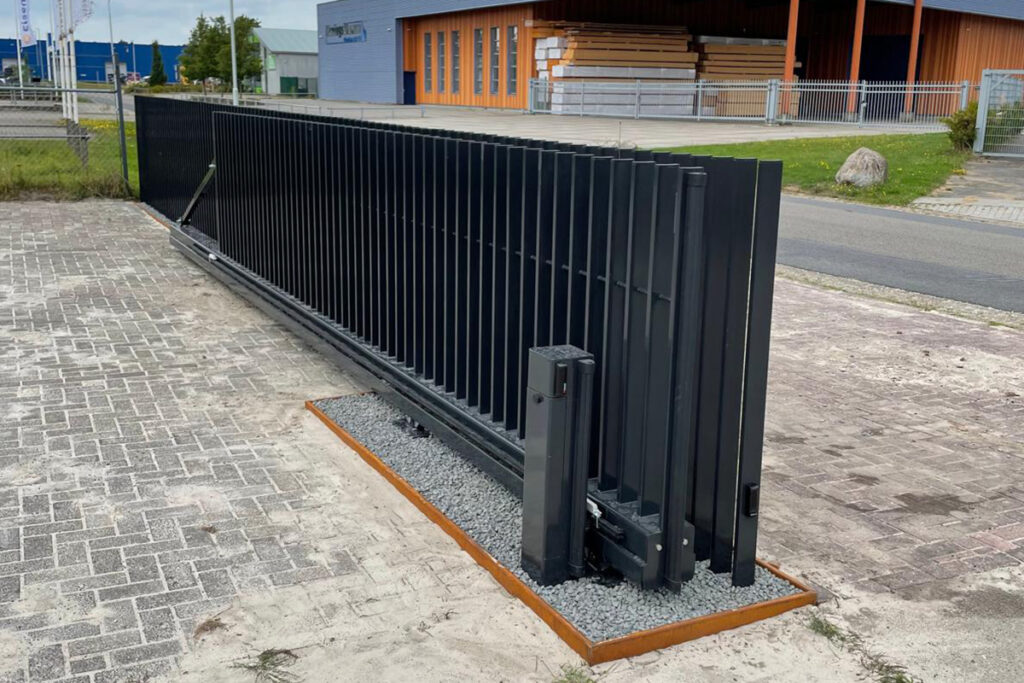

Een schuifpoortmotor staat naast de poort op een fundering. Een tandwiel op de motor grijpt in een tandheugel op de poort en beweegt de poort zo open en dicht. Kies een motor die past bij het gewicht en de lengte van de poort.
Tandheugel
De tandheugel wordt over de lengte van de poort gemonteerd. Hij moet precies op de juiste hoogte zitten ten opzichte van het tandwiel van de motor.
Veiligheid en bediening
Bij een elektrische poort horen veiligheidsvoorzieningen zoals fotocellen, die de poort stoppen als er iets in de doorgang staat. Daarnaast is er een bediening nodig: een afstandsbediening, sleutelschakelaar, codeklavier of app. Meer over de eisen aan automatische poorten lees je in ons artikel over CE-markering en veiligheidsnormen.
Slot en vergrendeling
Een handmatige schuifpoort wordt meestal vergrendeld met een slot in de opvangbok of op de poort zelf. Er zijn speciale schuifpoortsloten waarvan de schoot horizontaal in de opvangbok valt. Bij een elektrische poort houdt de motor de poort in gesloten stand vast; een extra elektrisch slot geeft nog meer zekerheid.
Onderhoud en vervanging
De meeste onderdelen gaan jaren mee, maar wielen, rollen en de tandheugel slijten door het gebruik. Houd de rail schoon, smeer de bewegende delen en laat een elektrische poort periodiek controleren. Merk je dat de poort stroef loopt, lawaai maakt of niet meer goed sluit, kijk dan eerst naar de wielen, rollen en geleiders. Losse hekwerk- en poortonderdelen vind je onder andere op de pagina hekwerkonderdelen van Hekwerkwebshop.nl.
Conclusie
Een schuifpoort bestaat uit meer onderdelen dan je op het eerste gezicht ziet: een rail en wielen of rolwagens en een contragewicht, geleiders, een opvangbok, eindstoppen en bij een elektrische poort een motor met tandheugel en veiligheidsvoorzieningen. Kies degelijke onderdelen die bij het gewicht van je poort passen, en houd ze goed bij. Dan blijft je schuifpoort jarenlang soepel lopen.
